Casa sede do Instituto Araticum
Nova Friburgo, RJ | 2001
A sede social
do Instituto ARATICUM, na região serrana do estado do Rio de Janeiro, Brasil,
foi projetada com o duplo intuito de: 1 – abrigar as atividades de alimentação,
estudo e convívio dos trabalhadores da vila agroecológica e 2 – ser um objeto
de experimentação que fosse suporte para a formação de um coletivo de
construtores com habilidades para além das convencionais ou estipuladas pelo
mercado hegemónico brasileiro. A obra, portanto, acabou

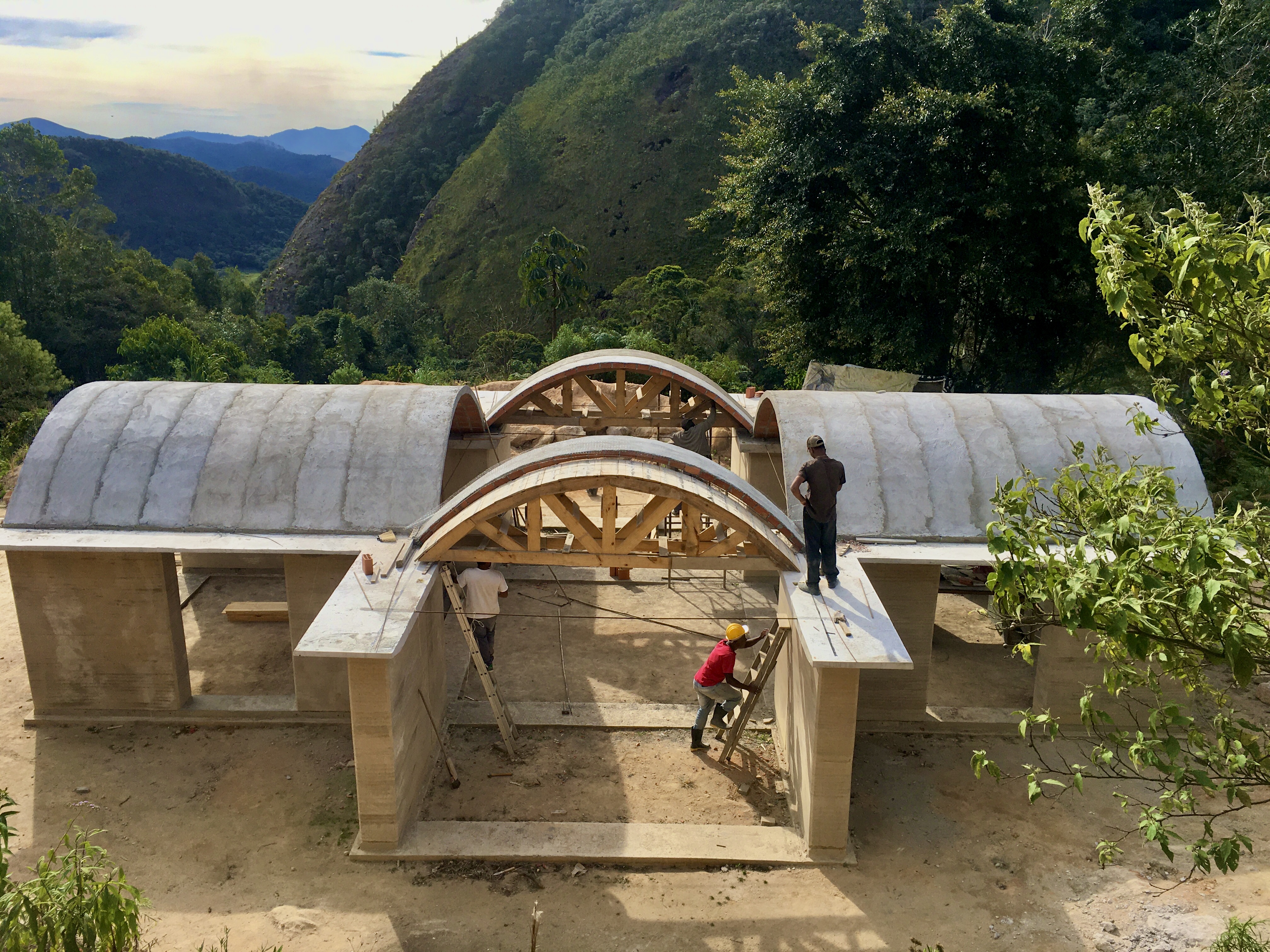

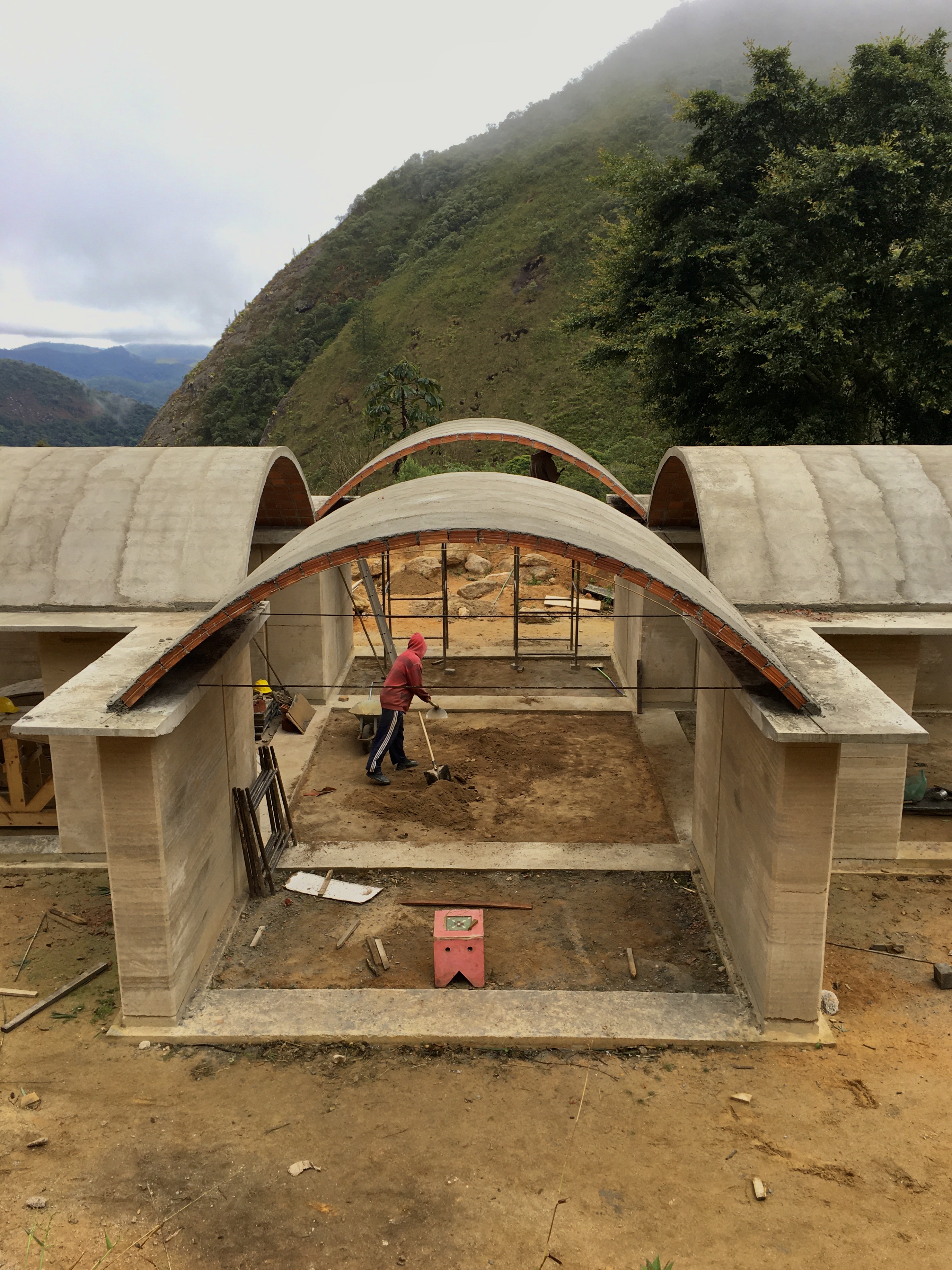

se configurando a partir do encontro de 4 volumes retangulares cobertos por abóbadas e um transepto central coberto por uma cúpula, todas catenárias.

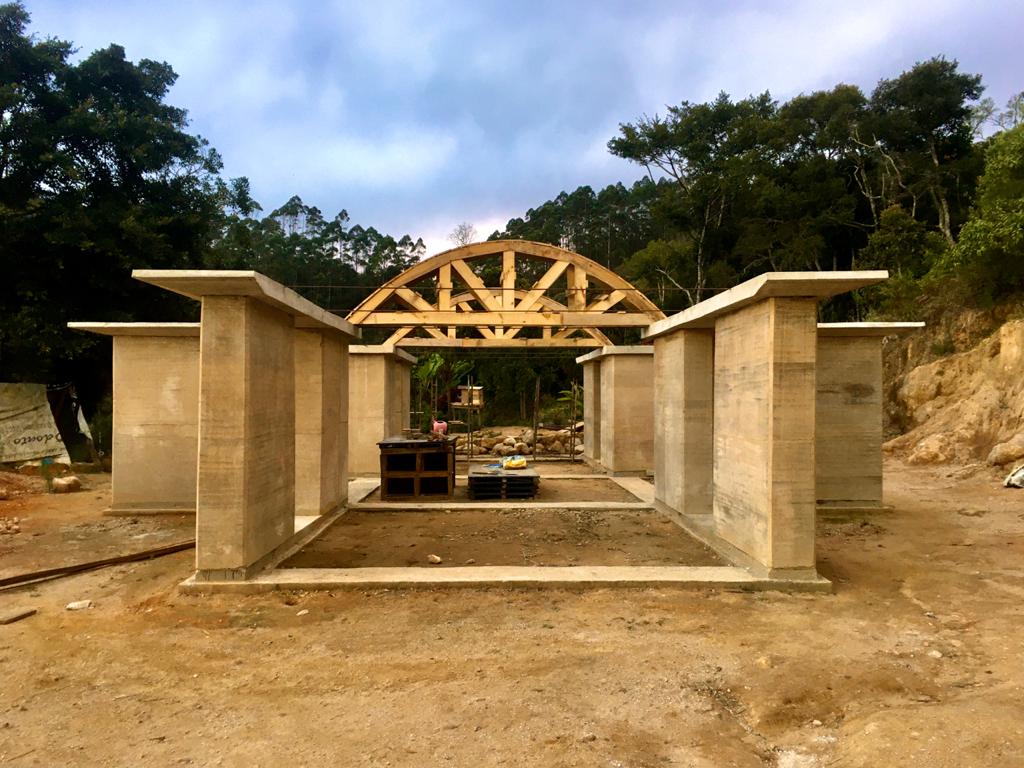

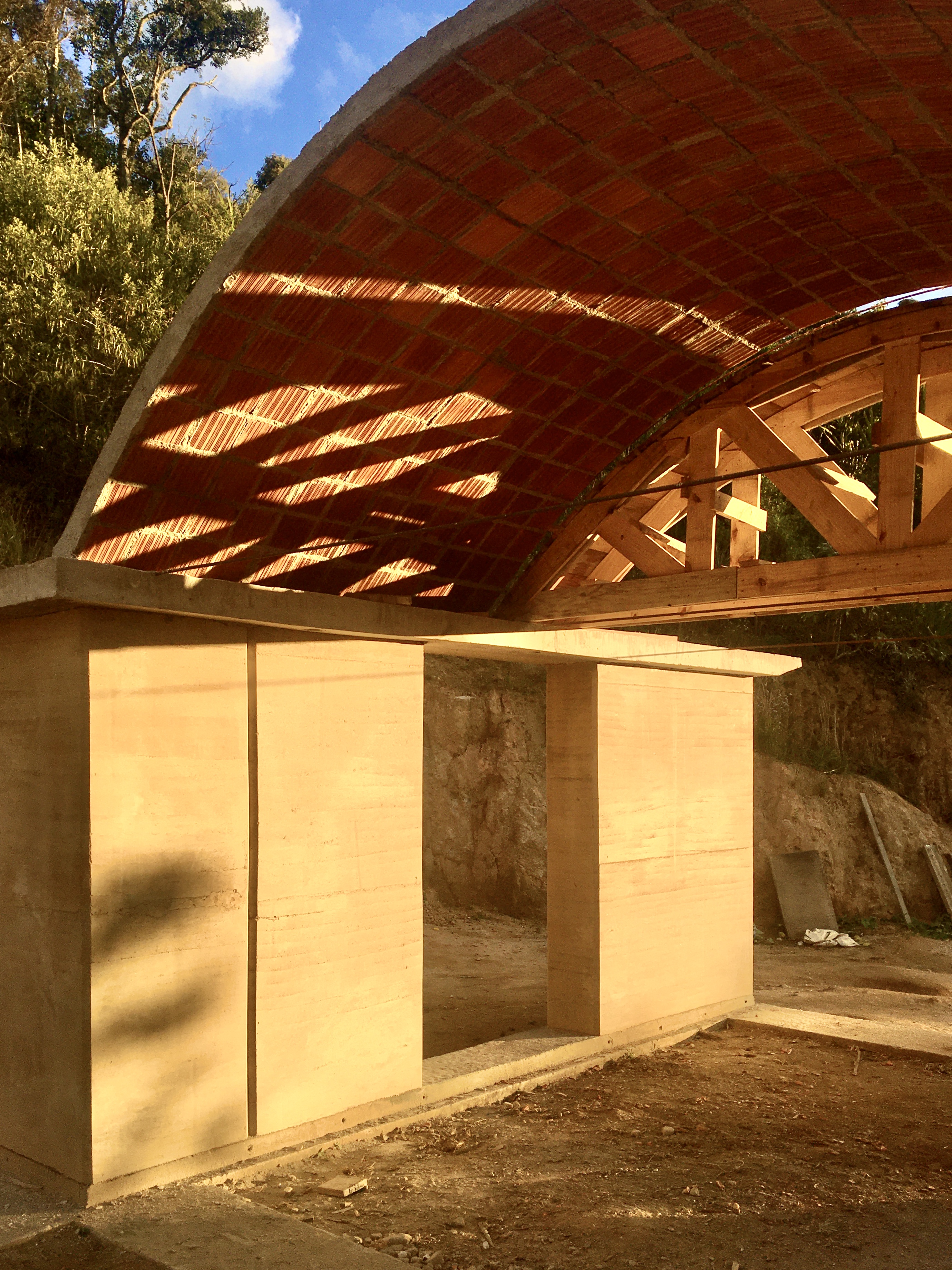

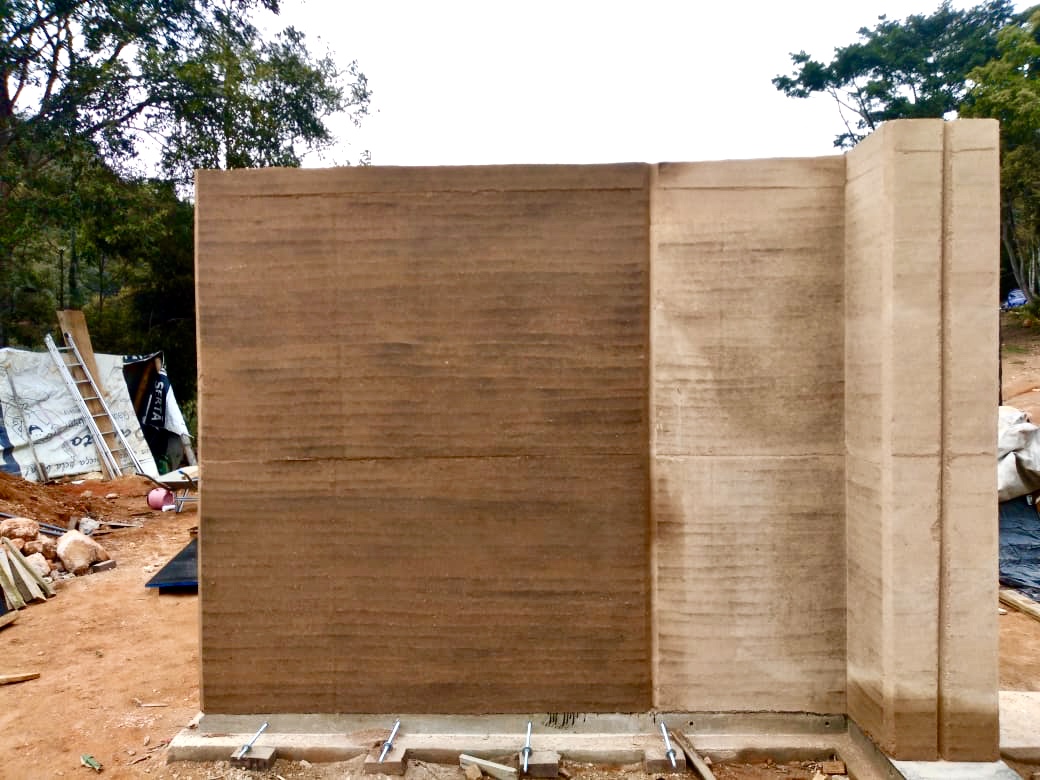

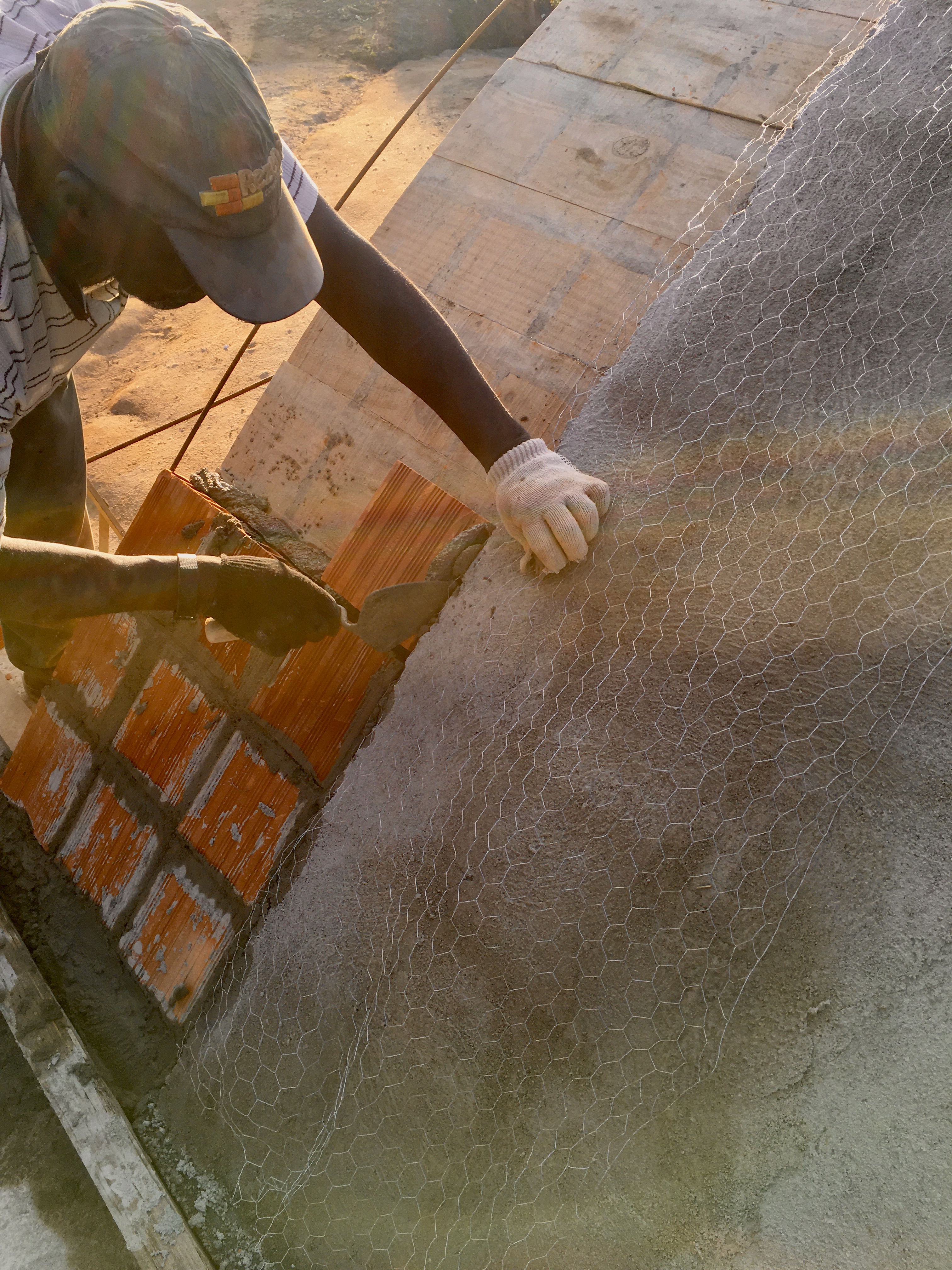

Para a construção das paredes de apoio foi escolhida a técnica da taipa de pilão. Já para a construção das abóbadas e da cúpula, optou-se pela alvenaria de blocos cerâmicos, material de valor bastante acessível na região.

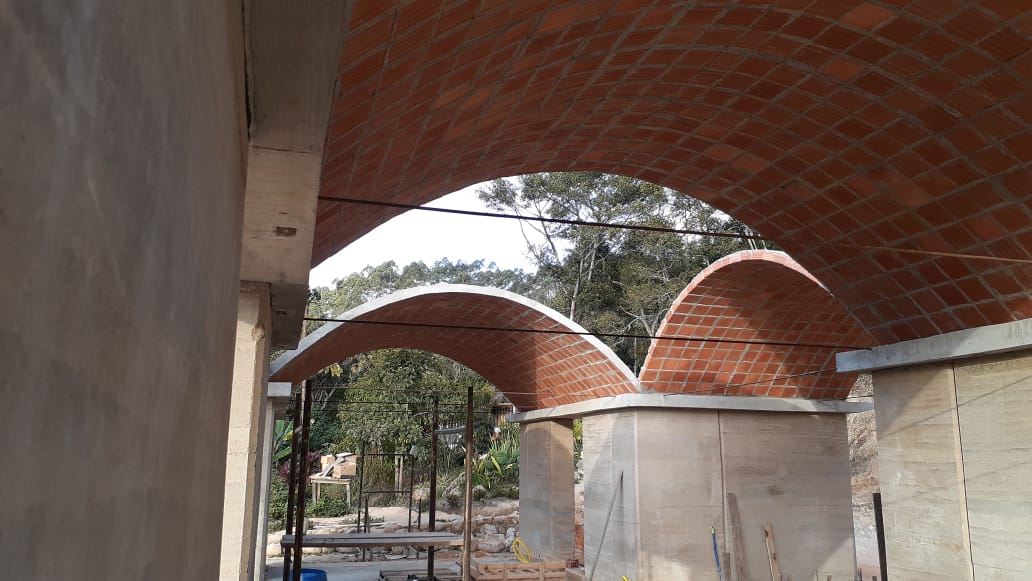

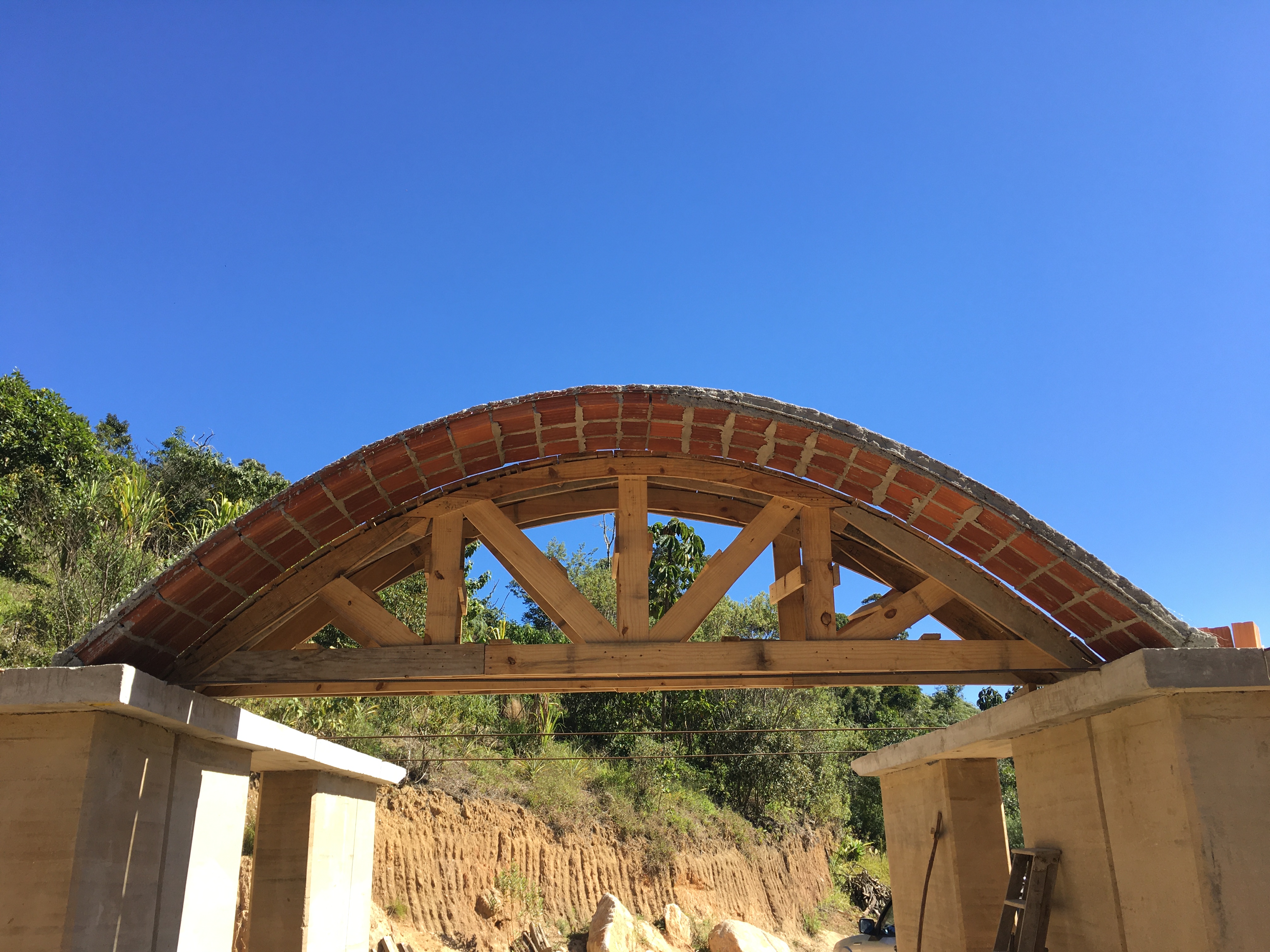

Uma das importantes decisões foi a escolha por madeiras de alta densidade para os montantes das formas de taipa de pilão, que garantiram robustez ao sistema e possibilitou o seu uso extenso e contínuo. Outro importante detalhe construtivo é o frechal, que acumula as funções de distribuir as cargas das abóbadas, ancorar os tirantes metálicos que reagem às cargas horizontais das abóbadas, abrigar as instalações elétricas, e, ao mesmo tempo, é o trilho para as formas de madeira para a construção das abóbadas.
se configurando a partir do encontro de 4 volumes retangulares cobertos por abóbadas e um transepto central coberto por uma cúpula, todas catenárias.
Para a construção das paredes de apoio foi escolhida a técnica da taipa de pilão. Já para a construção das abóbadas e da cúpula, optou-se pela alvenaria de blocos cerâmicos, material de valor bastante acessível na região.
Uma das importantes decisões foi a escolha por madeiras de alta densidade para os montantes das formas de taipa de pilão, que garantiram robustez ao sistema e possibilitou o seu uso extenso e contínuo. Outro importante detalhe construtivo é o frechal, que acumula as funções de distribuir as cargas das abóbadas, ancorar os tirantes metálicos que reagem às cargas horizontais das abóbadas, abrigar as instalações elétricas, e, ao mesmo tempo, é o trilho para as formas de madeira para a construção das abóbadas.
Data da construção:
2017/ em andamento
Área:
120m²
Arquitetura:
Matéria Base ( Fernando Minto, Rafael Fogel, Thomas Burstcher)
Assessoria técnica
e acompanhamento:
Matéria Base
Estrutural:
Yopanan Rebello
Execução:
Instituto Araticum (Ricardo da Silva + equipe)
formação técnica para execução das taipas de pilão e abóbadas:
Matéria Base
consultoria técnica e

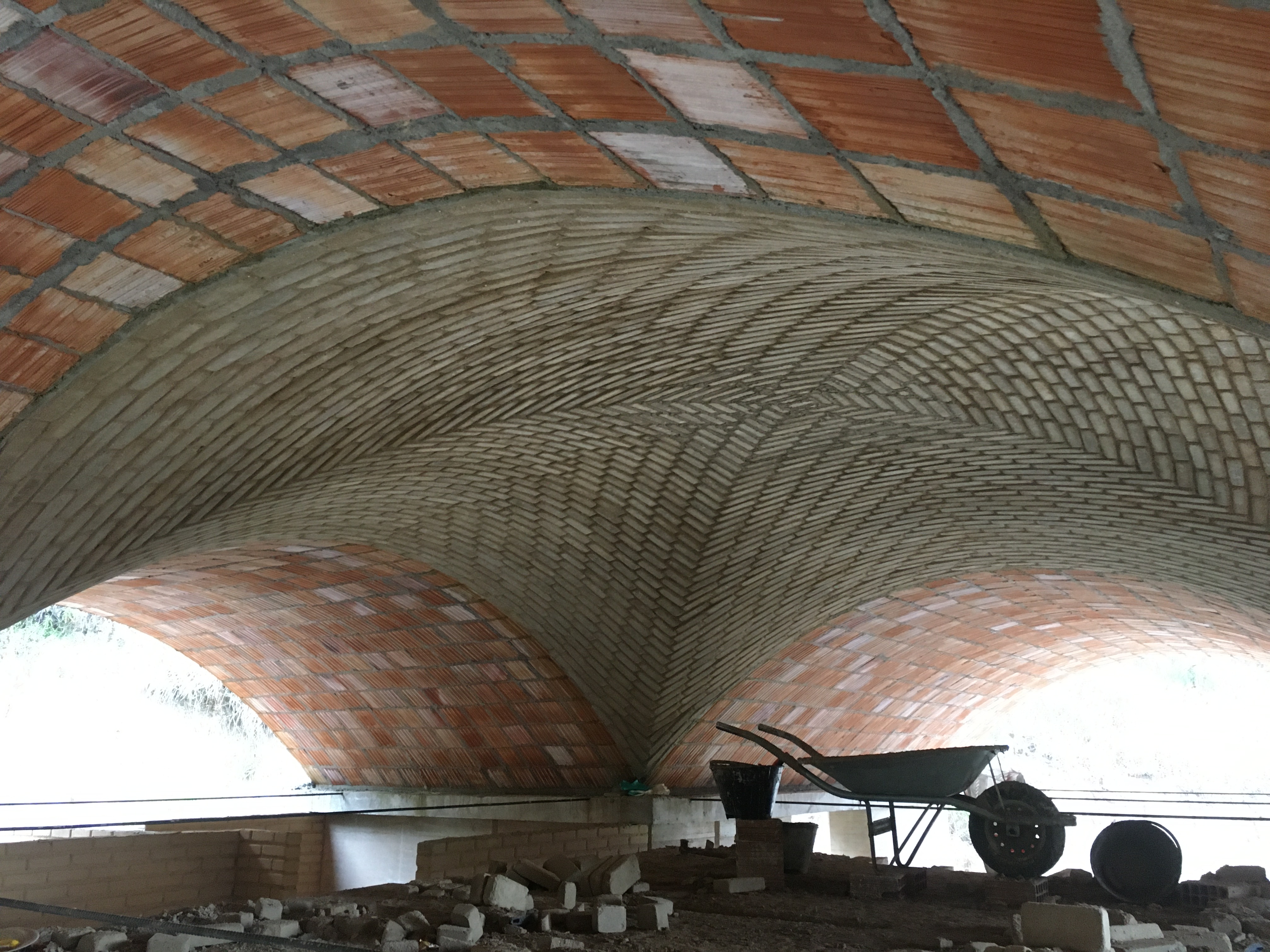

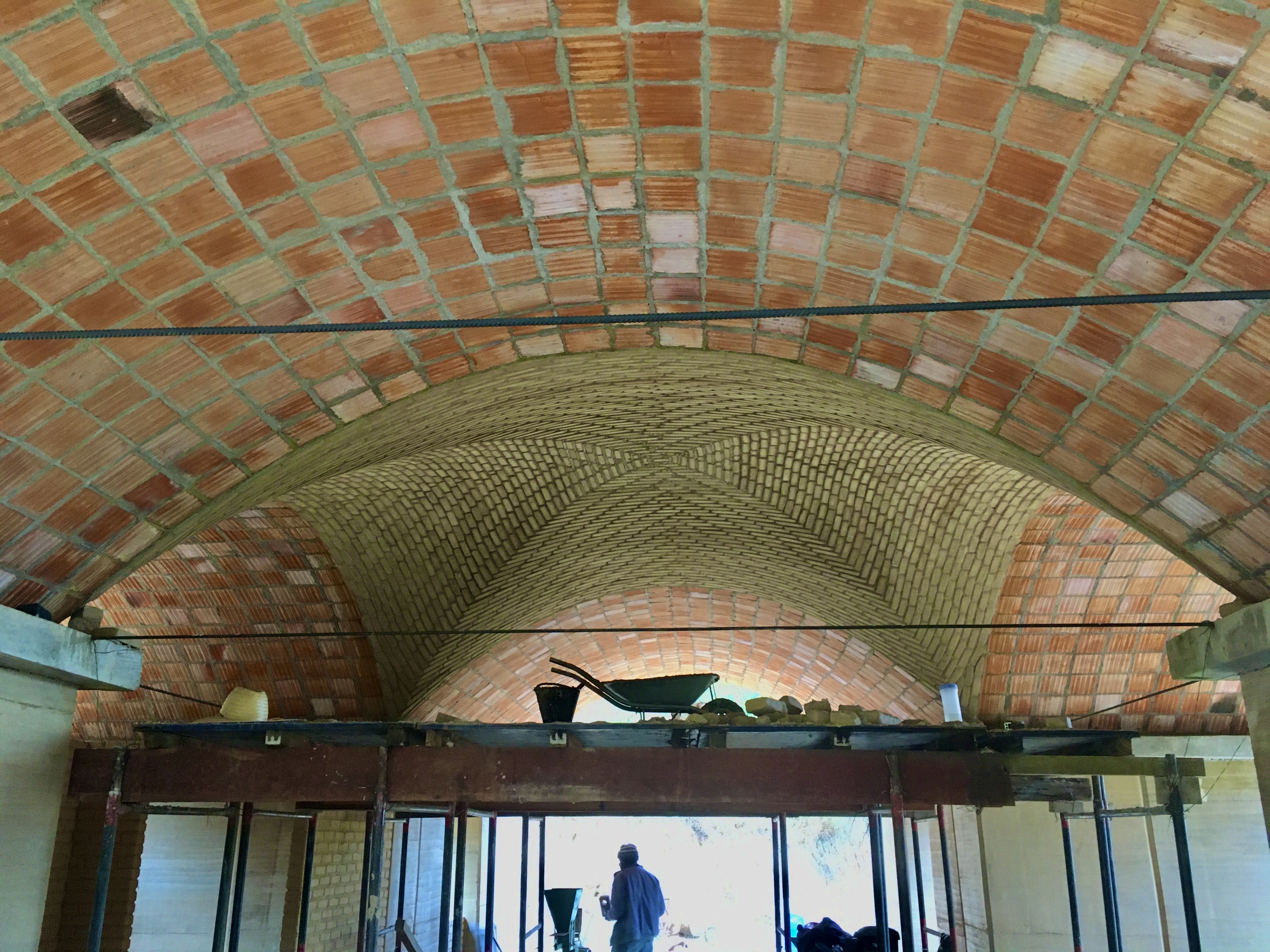

execução de abóbada de aresta:
Ramón Aguirre Morales +
Juán Ignácio Dorantes
2017/ em andamento
Área:
120m²
Arquitetura:
Matéria Base ( Fernando Minto, Rafael Fogel, Thomas Burstcher)
Assessoria técnica
e acompanhamento:
Matéria Base
Estrutural:
Yopanan Rebello
Execução:
Instituto Araticum (Ricardo da Silva + equipe)
formação técnica para execução das taipas de pilão e abóbadas:
Matéria Base
consultoria técnica e
execução de abóbada de aresta:
Ramón Aguirre Morales +
Juán Ignácio Dorantes
![](https://freight.cargo.site/t/original/i/fb02f18d85801d76cc8e362da979d06e00eb33766f538e15de3c2c212ac5b79d/IMG_20171109_123204692.jpg)
![](https://freight.cargo.site/t/original/i/d31de01d34c74f54d698ce0311e37e486c0dbe65846995b8f9be8bffc8ac492a/IMG_20171109_104521574.jpg)
![](https://freight.cargo.site/t/original/i/245e91eb1a38f154eb19d1cbf84f51bf3fbcdb74f52b145d39dce29c17122655/20190728_153649_Original.jpg)
![](https://freight.cargo.site/t/original/i/600e23b1e639bc20417c2a2874c9c3b145a60fbd020c4937c11034de34849d57/b3425a04-86c9-4b0b-a89b-1c7fb547af11.jpg)
![](https://freight.cargo.site/t/original/i/dacfa2bdbd7e91f675ce9ad642be5227dae730401c44f79d00fc404e61422143/ARATICUM-Imagem-2.png)
![](https://freight.cargo.site/t/original/i/718bb54374e6da2e95c3f9c1c7cf39b739b5fc6891fbcb386e094c2eabb5ac97/3e1773aa-ac39-4834-8303-e31bc6ea6a12.jpg)
![](https://freight.cargo.site/t/original/i/db0de90ee0b2887f2ef641e82e124da241a96202090a6d2a9ae394444f1a7d16/58ef75f6-8473-467b-ac20-e7f190a1fa35.jpg)
![](https://freight.cargo.site/t/original/i/2053d2d555ee8c7d4efd5048688aae6a8963974ab0e5ca60485d030cabc929c5/ARATICUM-imagem-1.png)
![](https://freight.cargo.site/t/original/i/db3fe0ab5933a99cace80eb1bf9af13de490e9ca39553ba5545ae531af00b3d2/e7d15496-49c2-4759-9d2c-f9a19f621130.jpg)
TAGS: institucional; taipa de pilão; abóbada;
